宽带数字接收机的信道化设计

　　在现代电子战环境中，信号一般都具有密集化、复杂化的特点，而且占用的频谱越来越宽，从而对准确接收信号提出了更高的要求。一般的多相滤波器在监视整个频段时，由于相邻数与抽取倍数不再相等。一般的旋转开关方法实现延迟和抽取只适用于信道数与抽取倍数相等的情况，而无法适应改进后的算法。但是，信道数和抽取因子之间往往存在倍数关系。本文正是利用这一关系解决了延迟与抽取的问题，并完成了整个复多相滤波器的FPGA设计。

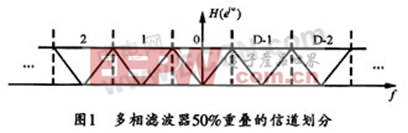

　　复信号多相滤波器的作用是用D个信道将-fs／2～fs／2频段均匀划分，然后用输入信号S(n)以复本振信号，再将特定频段的信号搬移到基带，并通过低通滤波器得到位于该信道的信号，然后进行抽取，以降低数据速率。无盲区的信道划分如图1所示。由于其相邻信道有50％的重叠，因此，相邻信道间不存在盲区，故能对信号进行全概率捕获。

　　为了防止频谱混叠，其抽取倍数应为D／2。这样，多相滤波器的第k路输出推导如下(D’=D／2时)：

　　由式(2)可知，该算法是对多相滤波器的输入数据进行D／2倍的抽取，各多相分量是由原低通滤波器的系数先进行D抽取再做两倍内插得到的。根据式(2)可以得到如图2所示的数学模型和FPGA设计。
