发射极电阻与偏置稳定（Emitter Resistance）

　　Q-point）对于保持信号线性放大至关重要。若晶体管的电流放大系数（β）或温度变化较大，放大器的静态电流（IC）将产生偏移，导致输出波形削顶、失真甚至饱和。

　　Emitter）支路串联一个电阻——称为**发射极电阻（Emitter Resistance, RE）**。该电阻通过提供自动负反馈（Automatic Negative Feedback）来稳定放大器的偏置点与增益特性，是共射极放大器（Common Emitter Amplifier）中最关键的元件之一。

　　RE的核心作用是利用电压反馈抑制集电极电流漂移。当IC因β增加或温度升高而上升时，发射极电流IE≈IC增加，导致发射极电压VE上升。根据基-射极电压关系：

　　VE升高时，VBE减小，从而降低IB与IC。这种反馈过程持续进行，直至电流稳定于新的平衡点。该机制称为**自稳定偏置（Self-biasing）**。

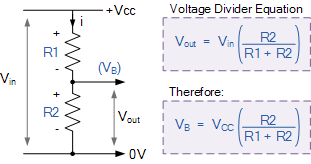

　　放大器通常采用**电压分压偏置（Voltage Divider Bias）**结构，通过两个电阻R1与R2为基极提供稳定的直流电压VB。其关系为：VB = VCC × (R2 / (R1 + R2))静态条件下，发射极电压：VE = IE × RE而晶体管的导通条件为：VBE ≈ 0.7V（对硅管）因此，静态电流IE可近似为：IE = (VB - VBE) / RE由此可见，RE越大，IE越稳定，但增益会降低。

　　放大器的Q点表示晶体管在静态时的集电极电压（VCE）与电流（IC）。其设计目标是在负载线的中点，使输出信号在不削顶的条件下获得最大摆幅。负载线方程为：VCE = VCC - IC × (RC + RE)通过调节R1、R2、RC与RE，可以确定Q点的位置。为了获得稳定的偏置，通常要求：• 发射极压降 VE ≈ 0.1 ~ 0.2 × VCC• Q点位于 VCE ≈ 0.4 ~ 0.6 × VCC 处如此可以在不同温度与β变化下维持线性放大区（Active Region）。

　　在小信号分析中，发射极电阻引入的负反馈会显著影响电压增益。其近似表达式为：Av ≈ RC / (re + RE)其中：• RC —— 集电极负载电阻• re —— 晶体管的内部小信号发射极电阻，re ≈ 26mV / IE（在室温下）• RE —— 外部发射极电阻若RE存在，则总发射极电阻为 re + RE。若RE被电容完全旁路（AC短路），则交流信号仅受re限制，增益大幅提高：Av ≈ RC / re但此时稳定性显著下降。

　　旁路电容CE用于在交流信号路径中“短路”发射极电阻RE，从而提升放大器的交流增益。对直流偏置而言，CE的阻抗极高，几乎开路，因此不会影响Q点。当CE存在时：• 对直流：RE保留，稳定偏置；• 对交流：RE被短路，增益上升。旁路电容的取值影响放大器的低频响应：fL = 1 / (2π × RE × CE)若CE过小，低频信号将无法完全旁路，导致低频增益下降；若过大，则成本与体积增加。

　　为在稳定性与增益之间折中，可采用部分旁路结构：在RE中串联两部分——RE1与RE2，仅对RE2并联电容CE。这样低频信号仍受RE1反馈影响，维持线性；中高频信号则通过CE获得较高增益。这种结构常用于音频放大器及对线性要求较高的测量放大器中。

　　晶体管特性随温度变化：1. 饱和电流IS增大；2. β增加；3. VBE下降（约−2mV/°C）。这些变化均会导致IC增加。加入RE后，IC上升引起VE上升，使VBE减小，自动抵消偏移。数学表达式为：ΔIC ≈ (ΔVBE / (RE + re)) × β / (β + 1)由此可见，RE 越大，ΔIC 越小，稳定性越好。

　　输入阻抗（Rin）主要由β与RE决定：Rin ≈ β × (re + RE)RE越大，输入阻抗越高；这对于级间匹配是有利的。输出阻抗（Rout）约等于RC与晶体管内部输出电阻ro的并联：Rout ≈ RC ro由于RE对集电极电路影响较小，因此Rout变化不大。

　　发射极电阻与旁路电容共同影响低频截止特性。放大器的低频响应主要由CE决定：fL ≈ 1 / (2π × RE × CE)若CE取值较小，则低频信号衰减明显；为保持20Hz～20kHz音频带宽，通常设计CE≥47µF～470µF。

　　• 增益与稳定性：较大的RE提供更好的稳定性但降低增益。• 偏置电流：分压电流一般为基极电流的5～10倍。• 旁路电容：应根据所需最低频率确定，避免低频衰减。• 热稳定性：合理选择RE可以将温度漂移影响减小至原来的1/5甚至1/10。

　　1. 设定 VE ≈ 0.1VCC，可使Q点在中间区域并增强热稳定性。2. 采用多级放大时，每级应保留至少部分发射极反馈，以防累积漂移。3. 对高频电路，应使用低电感金属膜电阻作为RE，以减少寄生效应。4. 对精密测量放大器，应使用高稳定金属膜电阻和电解旁路电容。

　　发射极电阻在晶体管放大器设计中起到关键作用——它既能稳定直流偏置，又能改善线性和热特性。通过合理配置R1、R2、RC、RE以及旁路电容CE，可以在增益、稳定性与频率响应之间实现最佳平衡。在工程实践中，设计者常根据应用场景权衡以下目标：• 稳定性优先（如温度变化环境）→ 较大RE、部分旁路• 增益优先（如音频放大）→ 较小RE、全旁路总之，发射极电阻是使放大器从“可工作”变为“可控”的关键设计要素。
